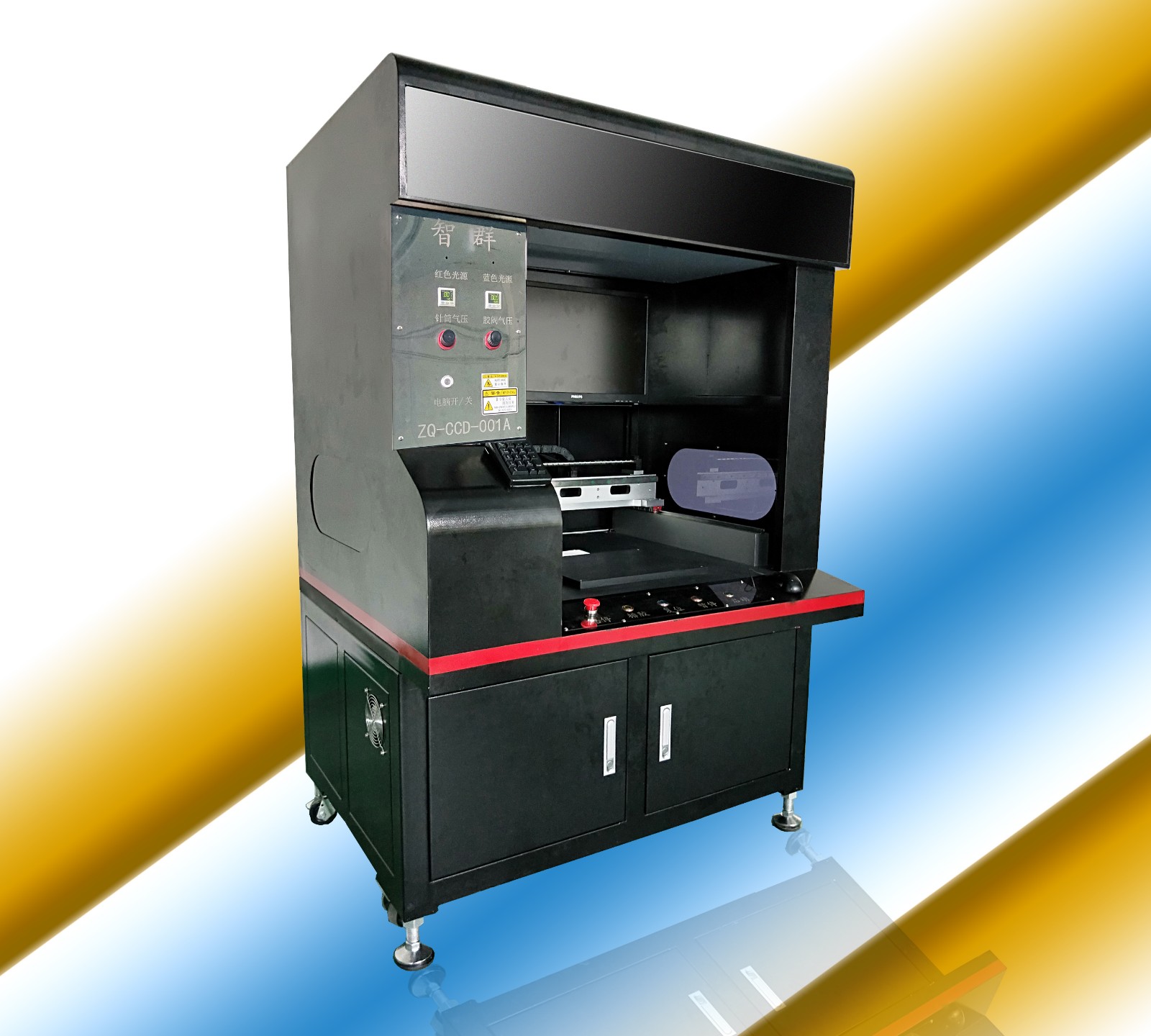

CCD大理石精密点胶上色机 ZQ-CCD 001A

  • 宝贝详情

型号:ZQ-CCD 001A

名称:落地式视觉点胶上色机

设备描述:本设备为落地式点胶上色机,采取工业PC+高速运动控制卡+高像素工业相机来控制X Y Z轴机构动作,自动获取产品位置,然后实施高精密点/涂胶,上色,滴油作业。

设备特点:

1.设备外壳采用先进的激光切割、数控折弯、等离子焊接、喷塑烤漆工艺制作,平台采用超平面大理石支撑,接触部位采用SUS304进口镜面不锈钢镶嵌,外观美观新颖、钢性足,高速运行平稳不晃动,符合人体工学结构设计;

2.设备采取全电脑数字化系统控制,配有飞利浦高解析LED大显示屏,智能相机和成熟的专用设备控制软件,稳定可靠;

3.程序控制通俗易懂,无需复杂繁琐的工装夹具,产品在智能相机拍摄区域,自动纠正产品位置和坐标,自动匹配示教特征,自动启动高速精密点胶或喷胶。喷油墨作业;

4.适用通用性强,更换产品只需将程序单独保存和调用便可,大大节省调机时间;

5.设备预留全自动生产线接口,可和客户大型智能整厂自动化设备对接,可实现机器人上下料无人化作业(需另行做技术和商务对接);

6.可依据客户做定制化软硬件设计,如在线或跟随点胶上色应用,条码管理系统、ERP数据对接系统、胶量称重功能、激光自动测高跟随功能、红外矫正功能等;

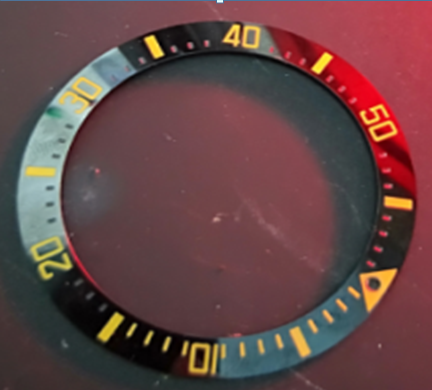

7.设备应用行业广泛,目前已成熟应用于半导体COB封装、工业液晶屏和手机液晶屏的点胶、玩具上色、标示标牌上色与滴胶、钟表上色与点胶、汽配件上色与点胶、PCB三防、饰品滴油上色等。

优势:

高效率:设备可24小时作业,换线换产品只需调用已有加工文件便可,极大提高生产效率和待机时间;
省人工:单台设备所需工人1人,只需完成上下料作业;一人可看多台机;
可靠性:配置高端,关键部位选用进口或大品牌部件,可24小时不间断作业;
通用性:通过简单编程即可投入生产;常规产品编程不足3分钟。
形象佳:智能自动化设备令企业生产景象一新,树立企业高科技形象;
高性价比:机器性价比高,半年或一年以内就可回收成本;
简便性:操作简便,工人简单培训可立即上手生产。

技术参数


项目

落地式视觉点胶上色机

视觉相机

智能CCD(500万像素)+高清镜头(12mm)+可调LED适配光源

供胶系统

标配30cc针筒+阀(选配需依据客户工艺而定如胶罐容积1L-50L,热熔胶PUR加热系统等)

适应胶水种类

SMT红胶、UV胶、热熔胶、硅胶、环氧树脂的非接触式点胶,AB结构胶、快干胶、黄胶等;

工作电源

AC220V   50HZ 1.6KW

工作气压

5.5-8.0±0.5kg/cm2

点胶轨迹

具有点、线、平面弧、整圆,不规则曲线、多轴联动插补轨迹的涂覆、点胶、油墨喷射等

点胶阀/枪数量

标配撞针喷射阀1支,选配普通撞针点胶阀1-4支,如有需要可配置高端压电陶瓷阀等


设备重复定位精度

≤±0.025mm/axis

设备加工精度

≤±0.03mm

设备运行速度

0.01-1000mm/sec可调,

喷射阀点胶上色速度

标配撞针喷射阀 280点/sec可调,喷嘴直径0.15mm,最小加工点0.2mm,最高粘度20000cps,最小点胶/油墨量0.02mg,

操作模式

高配置工业PC+高速嵌入式运动控制卡+高清相机,WINDOWS 7 64位 中文操作界面 飞利浦22寸LED显示屏,局部视觉抓拍示教编程。

驱动方式

全高速精密松下伺服电机+驱动

丝杆导轨

原装TBI研磨级丝杆+HIWIN静音导轨

有效行程和作业台面尺寸

有效行程X530xY430xZ60mm,作业台面400x300mm

外形尺寸

L1200 x   W980 x H1850(H)mm

整机重量

430kg
